滌綸、錦綸、尼龍的區(qū)別
1
滌綸 --- 聚脂纖維
又稱POLYESTER，特性是良好的透氣性和排濕性。還有較強的抗酸堿性，抗紫外線的能力。 一般75D的倍數(shù)的布料為滌淪，如75D，150D，300D，600D，1200D，1800D均為滌淪，布料外表比尼龍暗，較粗糙。
2
錦綸 --- 尼龍
又稱Nylon，聚酰胺纖維。優(yōu)點是高強度、高耐磨性、高抗化學性及良好的抗變形性，抗老化性。缺點是手感較硬。比較有名的有PERTEX，CORDURA 。一般70D 的倍數(shù)的布料即為尼龍，如70D，210D，420D，840D，1680D均為尼龍材質，布料的光澤度比較亮，手感較滑。

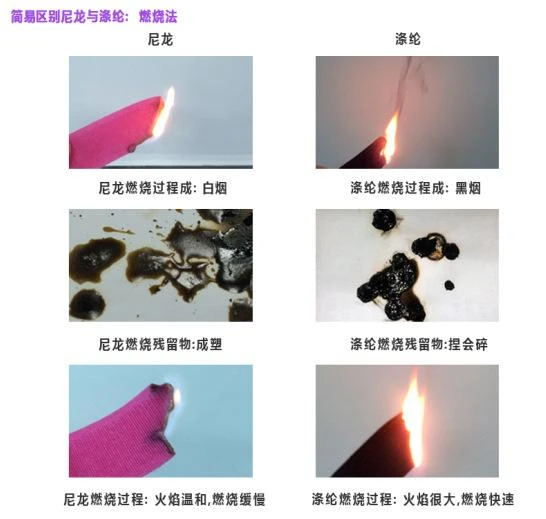

滌綸；接近火焰--軟化，熔融卷縮，在火焰中--熔融，緩慢燃燒，有黃色火焰，焰邊程藍色，焰頂冒黑煙，離開火焰--繼續(xù)燃燒，有時停止燃燒而自滅。燃燒氣味--略帶芳香味或甜味。殘留物特征--灰燼程硬而黑的圓球狀，用手指不易壓碎。
那么，性能上的差別有哪些呢？簡單講，尼龍的性能優(yōu)于滌綸，但是成本高于滌綸。尼龍產(chǎn)品的耐磨性，受力，色牢度，光澤度等方面均好于滌綸產(chǎn)品，且不易產(chǎn)生死皺。
在手感上，尼龍軟,滌綸硬 ！
滌綸面料尼龍面料最主要的區(qū)別
1:尼龍價格比滌綸高1倍左右2:尼龍比滌綸光滑柔軟3:耐磨性相差無幾4:尼龍有少許彈性.滌綸無弱性5:尼龍染色比滌綸染色難點
01
滌綸
（1）機械性質 斷裂強度較高，伸長率大；初始模量高；彈性回復性好；織物挺括，耐磨性較好，尺寸穩(wěn)定性較好。 （2）吸濕染色差 W=%；不能采用常溫染色。易起靜電，耐污性差 （3）熱學性質 熔點高 255-265°C；耐熱性和熱穩(wěn)定性好 （4）光學性質，耐光性好，僅次于腈綸 （5）耐酸不耐強堿，不霉不蛀
（6）密度： g/cm3
02
尼龍(錦綸)
（1）機械性質；斷裂強度、屈曲強度較高，伸長大；初始模量較低，斷裂功大；彈性好，耐磨性好，織物的保形性和挺 括性較差。 （2）吸濕染色性；W=%，比滌綸好。（3）熱學性質；耐熱性差； 安全使用溫度：低于93°C（錦綸6），低于130°C（錦綸66）；熔點：215°C（錦綸6），250°C（錦綸66）。 （4）耐光性差 （5）耐堿不耐酸
（6）密度較小：g/cm3
尼龍一般彈性較好！染色溫度在100度就可以了！用中性或酸性染料染色。耐高比滌綸要差，但是他的強力要好，抗起球好！用火燒了煙的顏色發(fā)白。滌綸燒起來一股子黑煙，還有黑色的灰跟著飄起來。染色溫度130度（高溫高壓），熱熔法一般在200度以下烘培！
滌綸主要特點穩(wěn)定性要好，一般衣服里加少量的滌綸可以幫助抗皺，塑性,缺點就是易起靜電易起球。不過現(xiàn)在改良的滌綸這些缺點都有改善。
日常上怎么區(qū)分？
滌綸仿絲綢感強、光澤明亮，但不夠柔和，具有閃光的效果，手感滑爽、平挺、彈性好。手捏緊綢面后松開無明顯折痕。經(jīng)、緯沾水后，不易扯斷。
錦綸光澤較暗淡，表面有似涂了一層蠟的感覺，色彩不鮮艷。手感硬挺，手捏緊面料后松開，有折痕，能緩慢恢復原狀。經(jīng)、緯紗牢度大。
錦綸的性能：強力、耐磨性好，居所有纖維之首。它的耐磨性是棉纖維的10倍，是干態(tài)粘膠纖維的10倍，是濕態(tài)纖維的140倍。因此，其耐用性極佳。錦綸織物的彈性及彈性恢復性極好，但小外力下易變形，故其織物在穿用過程中易變皺折。通風透氣性差，易產(chǎn)生靜電。
錦綸織物的吸濕性在合成纖維織物中屬較好品種，因此用錦綸制作的服裝比滌綸服裝穿著舒適些。有良好的耐蛀、耐腐蝕性能。耐熱耐光性都不夠好，熨燙溫度應控制在140℃以下。在穿著使用過程中須注意洗滌、保養(yǎng)的條件，以免損傷織物。錦綸織物屬輕型織物，在合成纖維織物中僅列于丙綸、腈綸織物之后，因此，適合制作登山服、冬季服裝等。滌綸的性能：強度高。短纖維強度為～dtex，高強力纖維為～dtex。由于吸濕性較低，它的濕態(tài)強度與干態(tài)強度基本相同。耐沖擊強度比錦綸高4倍，比粘膠纖維高20倍。彈性好。彈性接近羊毛，當伸長5%～6%時，幾乎可以完全恢復。耐皺性超過其他纖維，即織物不折皺，尺寸穩(wěn)定性好。彈性模數(shù)為22～141cN/dtex，比錦綸高2～3倍。吸水性好。磨性好。耐磨性僅次于耐磨性最好的錦綸，比其他天然纖維和合成纖維都好，耐光性僅次于腈綸。耐腐蝕?？赡推讋⒀趸瘎?、烴類、酮類、石油產(chǎn)品及無機酸。耐稀堿，不怕霉，但熱堿可使其分解。染色性較差。
