紡織材料在標(biāo)準(zhǔn)大氣下達(dá)到平衡時(shí)所具有的回潮率稱之為標(biāo)準(zhǔn)回潮率。各纖維及其制品的實(shí)際回潮率隨溫濕度的條件而變，為了比較各種紡織材料的吸濕能力，將其放在統(tǒng)一的標(biāo)準(zhǔn)大氣條件下經(jīng)過規(guī)定時(shí)間后（平衡）測(cè)得的回潮率（標(biāo)準(zhǔn)回潮率）來進(jìn)行比較。

一、回潮率的計(jì)算公式

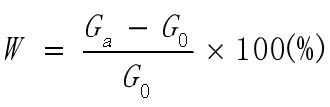

紡織材料中水分的重量占材料干重的百分比稱之為回潮率。回潮率廣泛應(yīng)用于紡織界。設(shè)試樣的干重為G₀，試樣的濕重為G_a，則回潮率W為：

二、常見纖維的回潮率

幾種常見纖維在不同相對(duì)濕度下的回潮率見下表：

三、公定回潮率

重量是貿(mào)易計(jì)價(jià)和成本核算時(shí)的重要依據(jù)，回潮率不同，重量就不同。而在貿(mào)易和成本計(jì)算中，紡織材料并不一定處于標(biāo)準(zhǔn)狀態(tài)，即使是在標(biāo)準(zhǔn)狀態(tài)下同一種纖維材料的實(shí)際回潮率也不一定是一個(gè)常量。

為了計(jì)重和核價(jià)的方便性需要，就必須對(duì)各種纖維材料及其制品認(rèn)為制定一個(gè)標(biāo)準(zhǔn)值，這個(gè)標(biāo)準(zhǔn)值稱之為公定回潮率（紡織材料回潮率的約定值），應(yīng)該注意公定回潮率的值是純屬為了工作方便而認(rèn)為選定的，它接近于標(biāo)準(zhǔn)狀態(tài)下回潮率的平均值。

各國(guó)對(duì)于紡織材料公定回潮率的規(guī)定通常是根據(jù)自己的實(shí)際情況來制定的，所以并不一致，但差異不大。

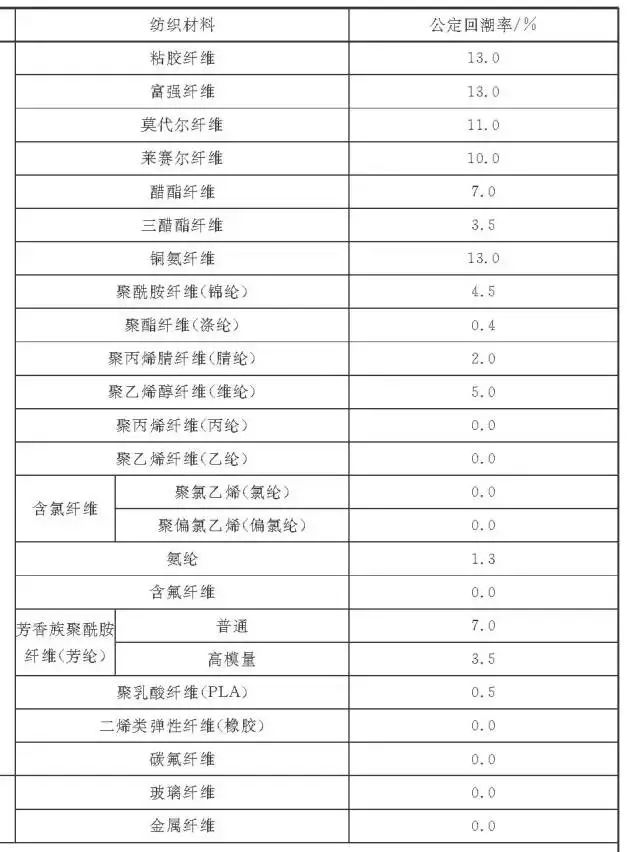

我國(guó)常見紡織材料的公定回潮率見表：

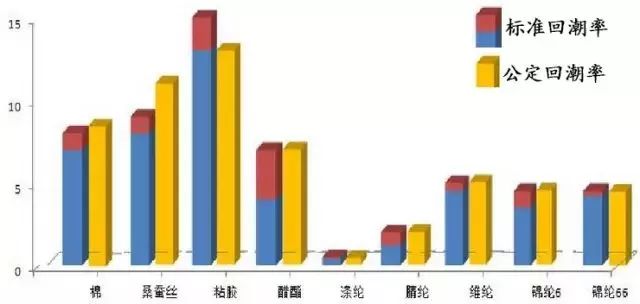

? 標(biāo)準(zhǔn)回潮率和公定回潮率對(duì)比

實(shí)際回潮率

紡織材料實(shí)際所處換定下所具有的回潮率，又稱實(shí)測(cè)回潮率。實(shí)際回潮率代表了材料當(dāng)時(shí)的含濕情況。

由幾種纖維混合的原料，混梳毛條或混紡紗線的公定回潮率，可以通過干重混合比加權(quán)平均計(jì)算獲得（其它重量的混紡比，如公定重量混紡比，可參照下面的方法計(jì)算），并約至小數(shù)點(diǎn)后一位。下面以混紡紗為例來說明。

設(shè)P₁，P₂，…，P_n分別為紗中第一種，第二種，…第n種纖維成分的干燥重量百分率（%），W₁，W₂，…，W_n分別為第一種、第二種，…，第n種對(duì)應(yīng)原料純紡紗線的公定回潮率（%），則混紡紗的公定回潮率W_混為：

W_混=（P₁W₁+P₂W₂+…+P_nW_n）×100%

如65/35滌棉混紡紗的公定回潮率按上式計(jì)算其公定回潮率為：

W_混=（65%×0.4%+35%×8.5%）×100%=3.24%

四、影響回潮率的因素

影響纖維回潮率的原因有內(nèi)因和外因兩方面：

伴生物和雜質(zhì)   不同伴生物和雜質(zhì)影響不同。棉纖維中棉蠟，毛纖維中油脂使吸濕能力減弱；麻纖維的果膠和蠶絲的絲膠使吸濕能力增強(qiáng)。

2、外因

五、回潮率對(duì)紡織品的影響

1、對(duì)重量的影響

回潮率的變化當(dāng)然會(huì)造成紡織材料的重量的變化，這里需要強(qiáng)調(diào)的是在貿(mào)易中是以公定重量作為貨款基準(zhǔn)的，否則不是買方吃虧（材料偏于潮濕）就是賣方吃虧（材料偏干燥），失去貿(mào)易的公允，這也是貿(mào)易糾紛的主要原因之一；在生產(chǎn)中，進(jìn)行單位長(zhǎng)度的重量控制（定量控制），纖維材料的重量隨吸著水分量的增加而成比例地增加。

2、對(duì)長(zhǎng)度和橫截面積的影響

回潮率增大會(huì)使纖維體積膨脹，且即橫向膨脹遠(yuǎn)遠(yuǎn)大于縱向膨脹。

原因：大分子沿軸向排列，吸濕后分子間距增大，而大分子的長(zhǎng)度不會(huì)增長(zhǎng)。

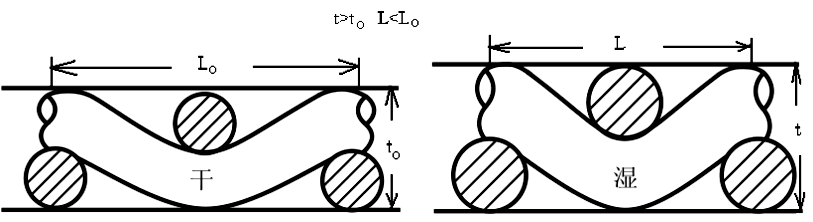

織物吸濕前后織物結(jié)構(gòu)的變化

纖維吸濕膨脹不僅是纖維變粗、變硬，而且也是造成織物收縮（縮水）的原因之一?？椢镞M(jìn)水后，纖維吸濕膨脹，使紗線直徑變粗，織物中紗線的彎曲程度增大，同事互相擠緊，是織物在經(jīng)向或緯向比吸濕錢需要占用更長(zhǎng)的紗線，其結(jié)果是使織物收縮。不過纖維的吸濕膨脹也有有利的一面，如水龍帶和雨衣可以利用它們遇水后纖維吸濕變粗是織物更加緊密，而使水更難通過。膨脹在織物的起皺、干燥和染色等工藝過程中也是一個(gè)重要因素。

3、對(duì)密度的影響

從上圖可以看出。纖維的密度隨著回潮率的增加密度先上升而后下降。

4、對(duì)機(jī)械性質(zhì)的影響

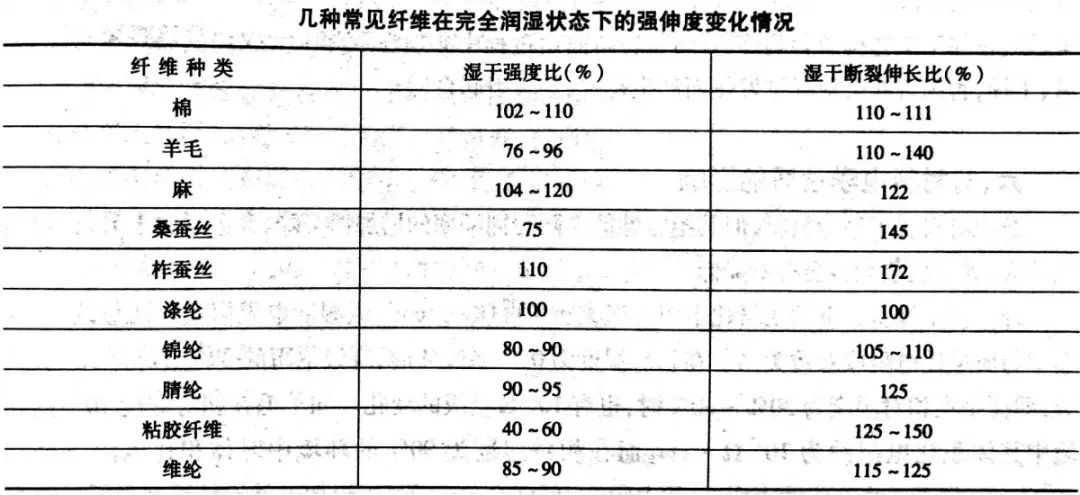

對(duì)于大多數(shù)纖維而言，其強(qiáng)力隨著回潮率的增加而下降，少數(shù)纖維幾乎不變，個(gè)別纖維（棉、麻）的強(qiáng)力上升。絕大多數(shù)纖維的斷裂伸長(zhǎng)率隨著回潮率的增加而上升，少數(shù)纖維幾乎不變。這主要由于水分子進(jìn)入之后拆開了大分子之間的交聯(lián)，分子間力減小，大分子易滑脫，故強(qiáng)力降低。

隨著回潮率的增加，纖維變得柔軟容易變形，模量下降，容易纏結(jié)，而較密實(shí)的織物則由于纖維的捧場(chǎng)而變得僵硬；纖維表面的摩擦因數(shù)隨著回潮率的增加而變大。

回潮率的變化導(dǎo)致纖維機(jī)械性能的改變，而機(jī)械性能的改變又影響紡織的加工和產(chǎn)品的質(zhì)量。如回潮率過低，則會(huì)使纖維的剛性變大而發(fā)脆，加工中易斷裂，靜電現(xiàn)象也明顯；回潮率過高，則會(huì)使纖維不易松開，其中的雜質(zhì)難以清除，容易相互糾纏扭結(jié)，易于纏繞機(jī)器上的部件，會(huì)造成梳理、牽伸、織造等工藝的波動(dòng)。抱合性的改變同樣會(huì)使紗線的結(jié)構(gòu)和織物質(zhì)量改變，會(huì)造成紗線強(qiáng)力、毛羽、條干、織物尺寸、織物密度等的不穩(wěn)定或變化等。

5、對(duì)熱學(xué)性質(zhì)的影響

紡織材料隨著回潮率的增加其保溫性能逐漸下降，冰涼感增加，點(diǎn)燃溫度上升，玻璃化溫度下降，熱收縮率上升，抗熔孔能力有所改善?；爻甭实淖兓瘜?duì)材料熱學(xué)性質(zhì)的影響很大。

6、對(duì)電學(xué)性質(zhì)的影響

紡織材料屬于絕緣材料，但其絕緣性能會(huì)隨著回潮率的增加而下降，介電損耗增大，靜電現(xiàn)象會(huì)有所降低。

7、對(duì)光學(xué)性質(zhì)的影響

回潮率升高時(shí)，纖維的光折射率下降。光的吸收會(huì)增加，顏色會(huì)變深，光降解和老化會(huì)加劇。
